貼片電感自動化視覺檢測設備檢測晶圓缺陷方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 309 次

晶圓檢測方案 _深圳市思普泰克科技有限公司，思普泰克專注機器視覺檢測13年，有非常多的檢測案例，應用領域廣，免費測樣，制定檢測方案，快速出機。詳情可咨詢： 130 7781 9519 一

晶圓檢測方案_思普泰克智能制造科技有限公司，思普泰克專注機器視覺檢測13年，
有非常多的檢測案例，應用領域廣，免費測樣，制定檢測方案，快速出機。
詳情可咨詢熱線178-5603-5060

一：檢測內容及要求

檢測工件面積：

長1.44mm*寬1.43mm*高1.65mm的樣件的外觀、尺寸檢測

檢測內容：破損，裂粒，氣孔，鎳層不良

1:底部正光檢測外觀

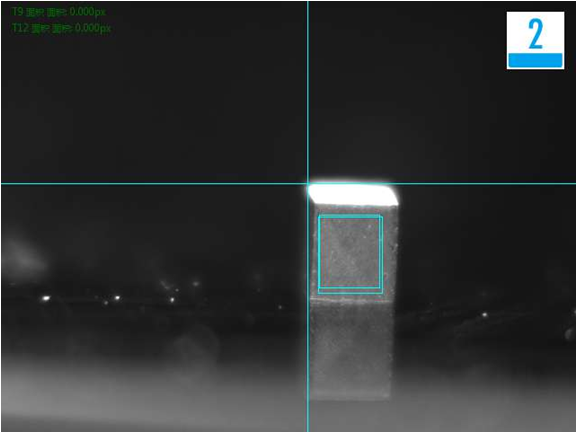

2:側面正光檢測外觀

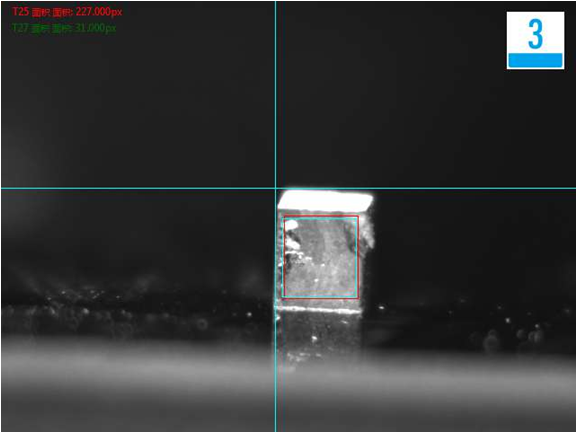

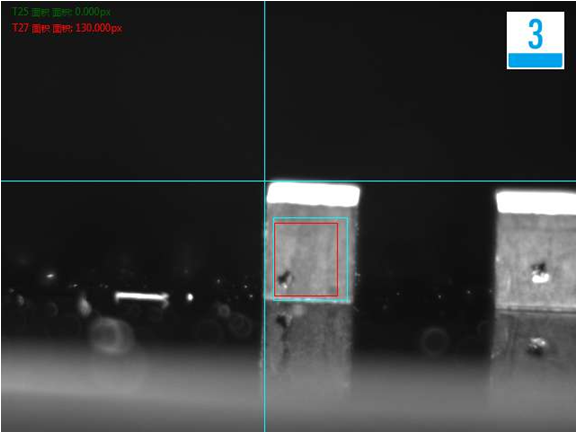

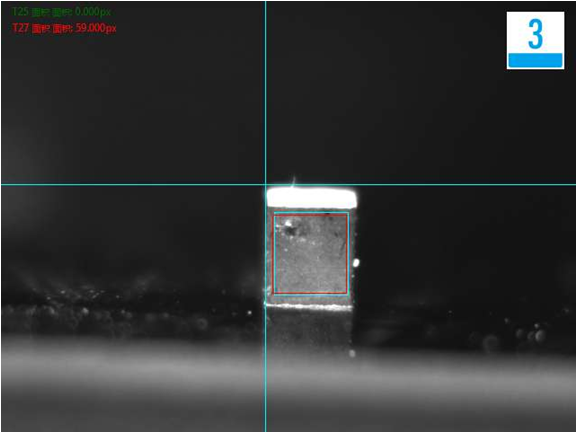

3:側面正光檢測外觀

4:側面正光檢測外觀

5:側面正光檢測外觀

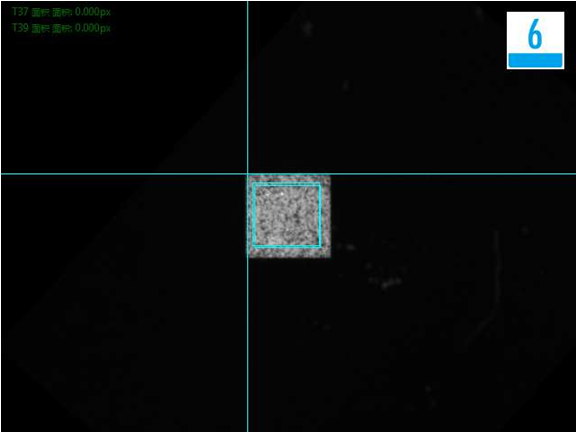

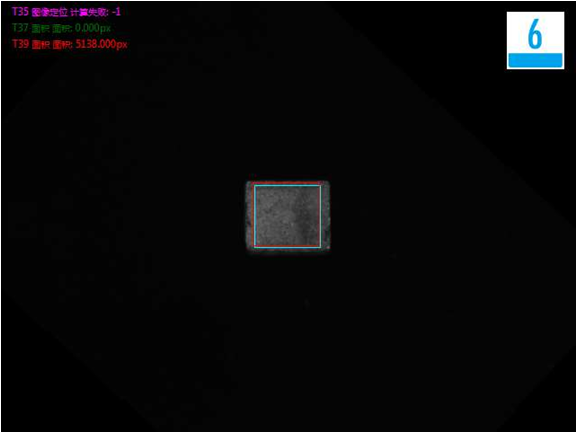

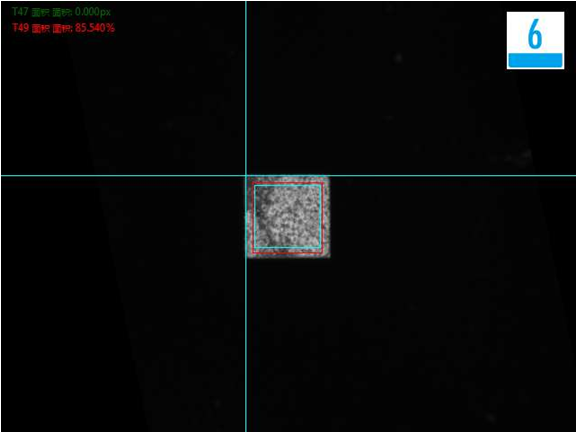

6:頂部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量250-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二：設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機:6套,底部正光1個，側面正光4個，頂部正光1個

5:工業鏡頭: 6套FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備（振動盤、直振、控制器）

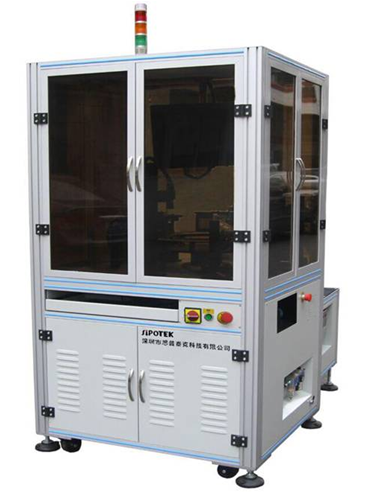

二.1：設備外觀3D立體圖
