五金配件檢測設備自動化檢測五金圓帽外觀方案！

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 436 次

注明:五金配件檢測設備檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

商務咨詢：178-5603-5060（微信同號）

一：檢測內容及要求

檢測工件面積：

高度8.5mm*寬度10.3mm的整體樣件的外觀檢測

檢測內容：

1:底面檢測表面凹槽

2:側面檢測高度、寬度尺寸

3:頂部檢測表面劃傷、碰傷

4:斜面檢測內螺牙有無

注明:五金配件檢測設備檢測項目,均需要在影像下清晰可見才能檢測檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

二：設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 4套,底部檢測表面凹槽。側面檢測高度、寬度尺寸。頂部檢測表面外觀劃傷、碰傷。斜面檢測螺牙

5:工業鏡頭:4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

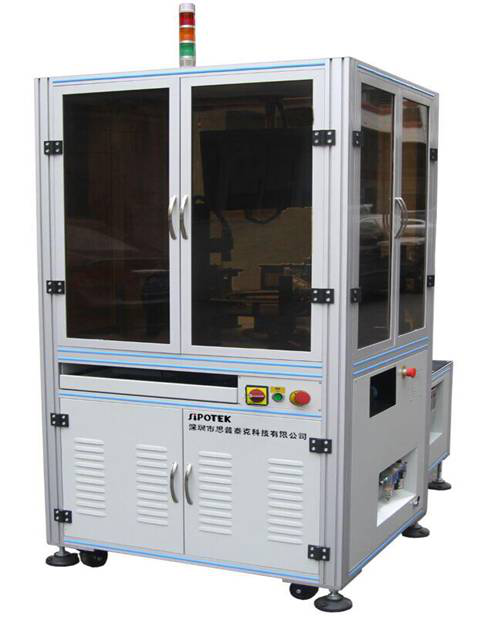

五金配件檢測設備外觀3D立體圖

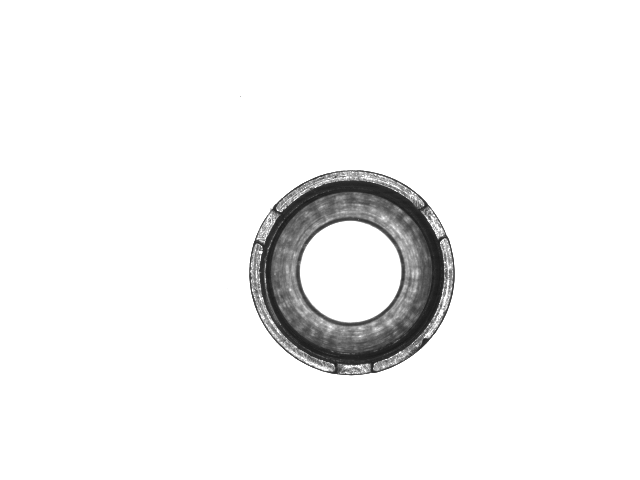

底部檢測效果原圖:

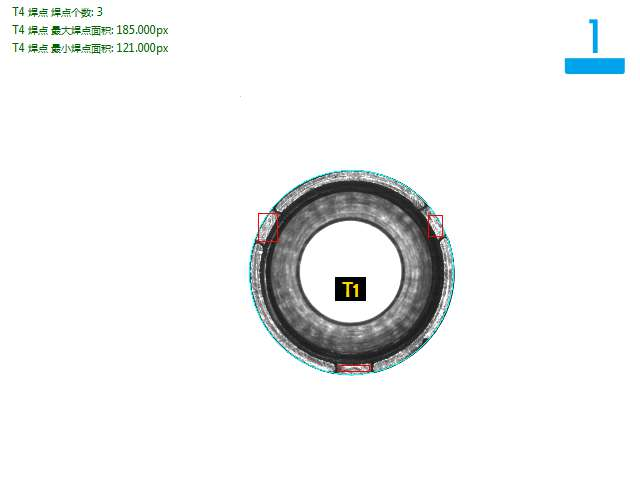

底部檢測良品分析圖:OK

側面檢測效果原圖:

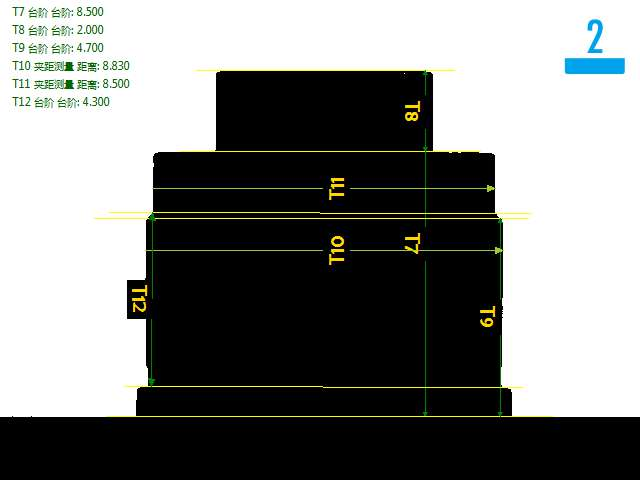

側面檢測良品分析圖:OK

五金配件檢測設備自動化

頂部檢測效果原圖:

頂部檢測良品分析圖:OK

五金配件檢測設備自動化

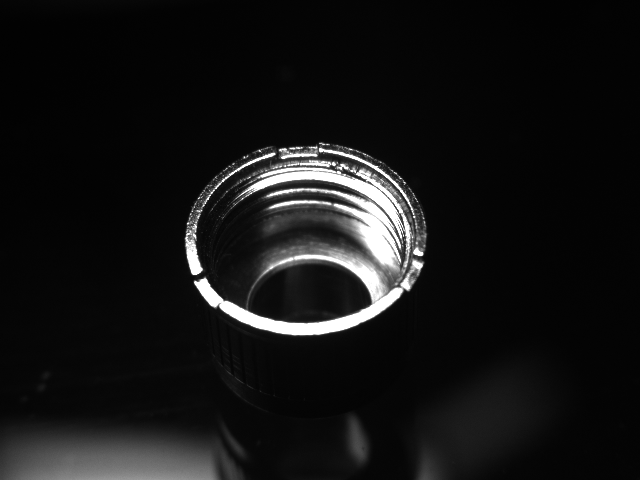

斜面檢測效果原圖:

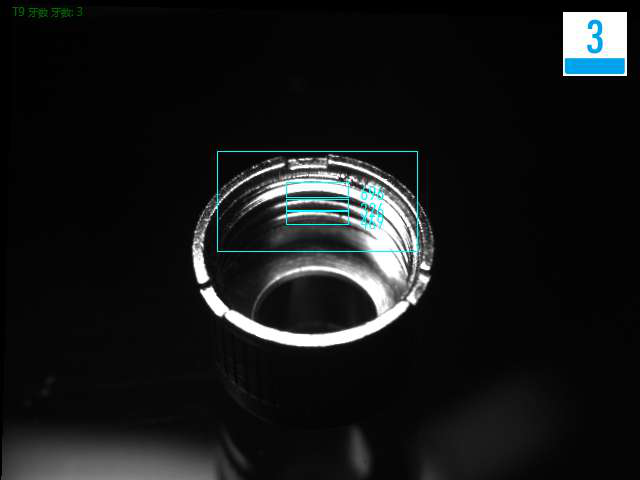

斜面檢測良品分析圖:OK

四.五金配件檢測設備安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾：為設備提供電子干擾較小的地方。

電源：交流220V，50Hz，耗電＜1KVA，氣壓0.35～0.7MPa
獲取產品方案請登錄安徽思普泰克或者獲取;www.yto5.com.cn
