電子元器件外觀檢測設備檢測小電機焊線方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 256 次
注明：電子元器件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
最大尺寸長25mm*寬10mm的產品的尺寸檢測
注明：電子元器件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
三、樣件測試圖片:
正光檢測不良品分析圖（局部）：NG 不良特征：無膠水

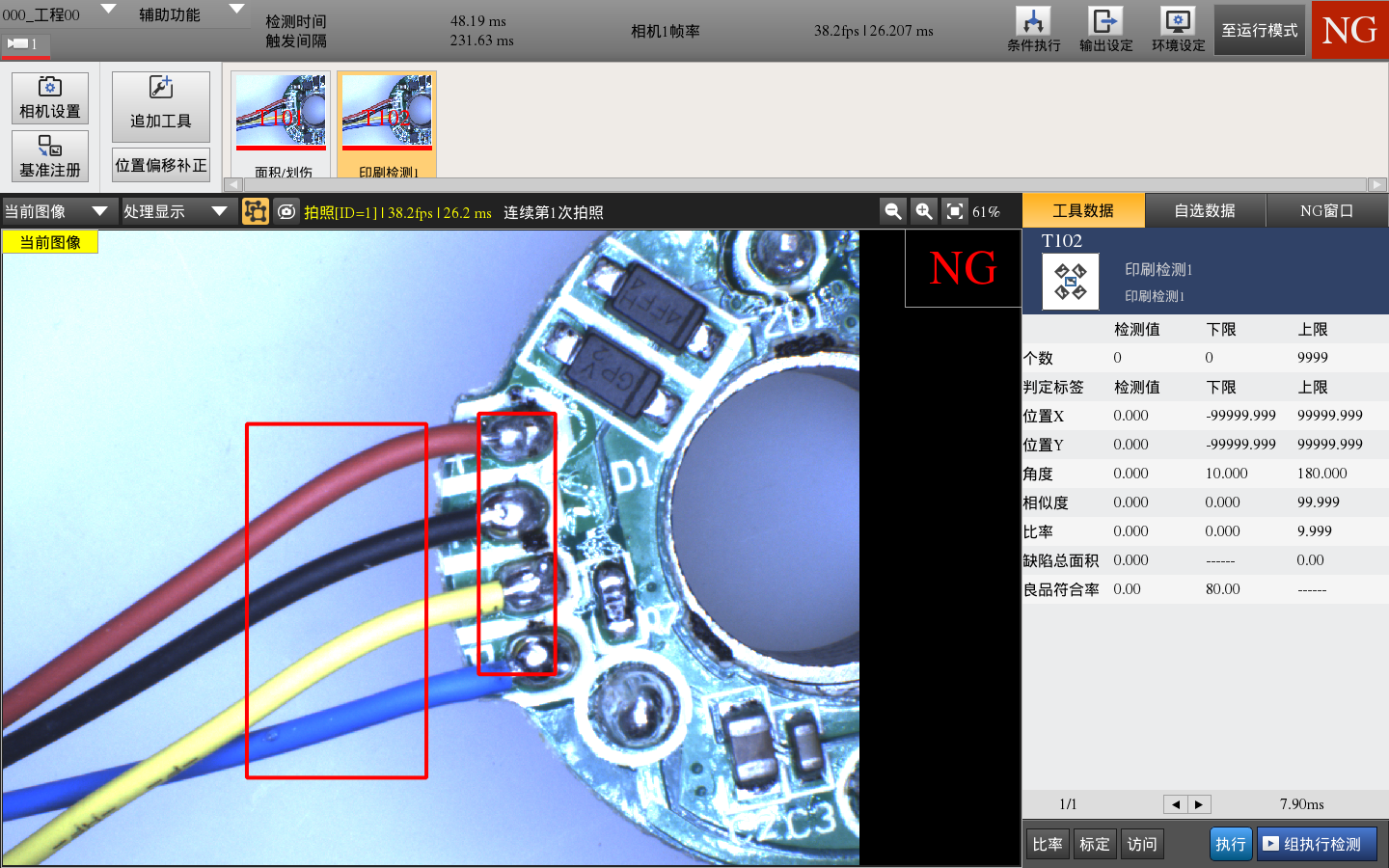

正光檢測不良品分析圖（局部）：NG 不良特征：焊線反
四、電子元器件外觀檢測設備安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 焊線檢測 | 頂部正光 | 可檢 | 局部檢測 |
注明：電子元器件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、電子元器件外觀檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |

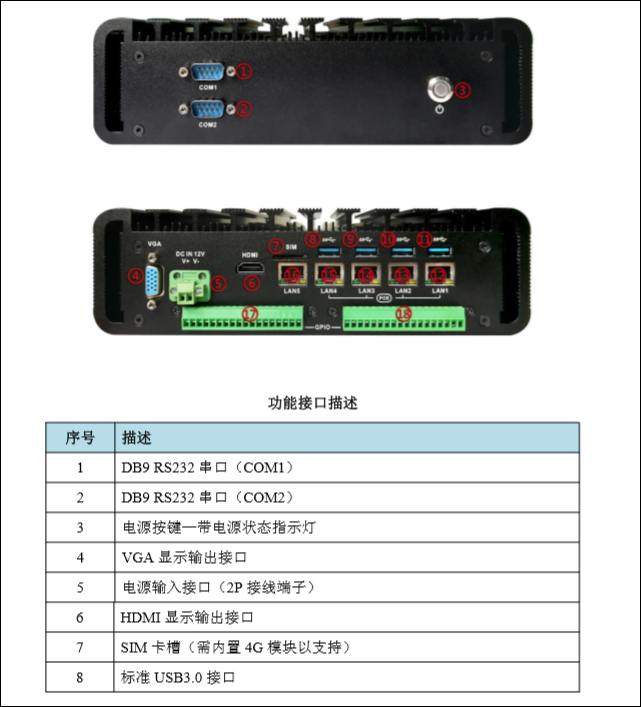

| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |
|

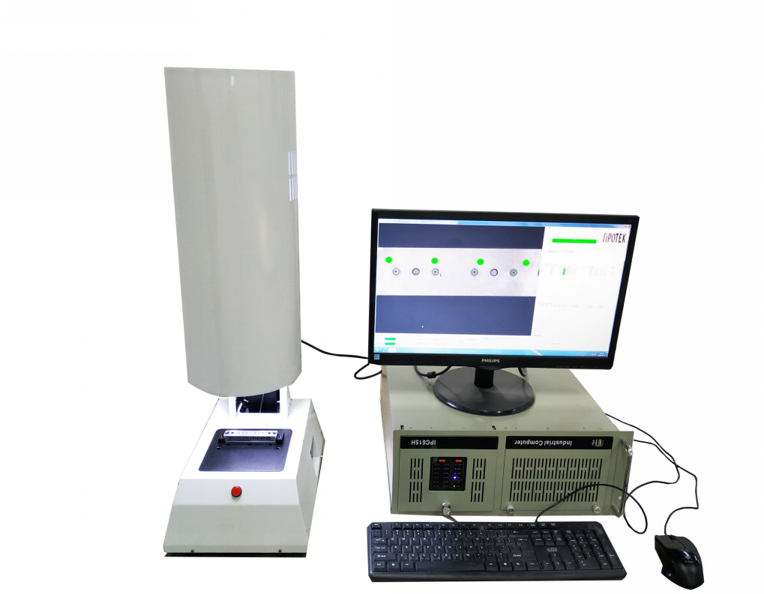

電子元器件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:
正光檢測良品分析圖（局部）：OK
正光檢測不良品分析圖（局部）：NG 不良特征：無膠水
正光檢測不良品分析圖（局部）：NG 不良特征：焊線反
四、電子元器件外觀檢測設備安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的一鍵測量平臺，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
更多電子元器件外觀檢測設備檢測產品案例請登錄安徽思普泰克官網查閱：www.yto5.com.cn
更多電子元器件外觀檢測設備檢測產品案例請登錄安徽思普泰克官網查閱：www.yto5.com.cn
