硅膠視覺自動檢測設備檢測內存卡外觀缺陷方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 264 次
注明：安徽思普泰克研發生產的硅膠視覺自動檢測設備檢測內存卡項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的分類檢測
注明：安徽思普泰克研發生產的硅膠視覺自動檢測設備檢測內存卡項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
三、樣件測試圖片:
頂部正光檢測樣件原圖
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：
下料口區分展示圖
四、系統安裝要求
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 分類 | 正光檢測 | 可檢 |
注明：安徽思普泰克研發生產的硅膠視覺自動檢測設備檢測內存卡項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

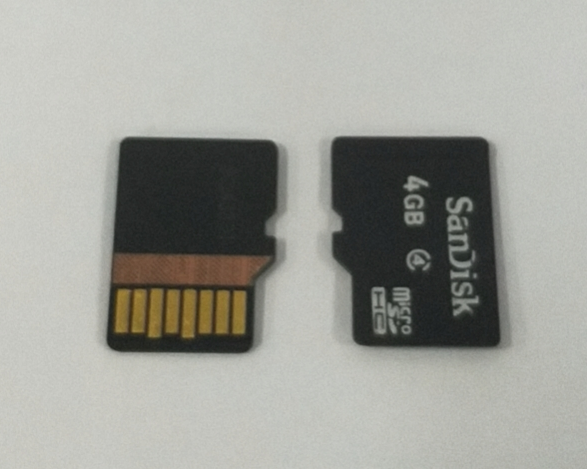

樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 環形光源 | 定制光學自適應光源 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | SIPOTEK定制 | 1套 |
設備外觀－3D立體圖
設備外觀－3D立體圖-局部圖
設備外觀－3D立體圖-局部圖

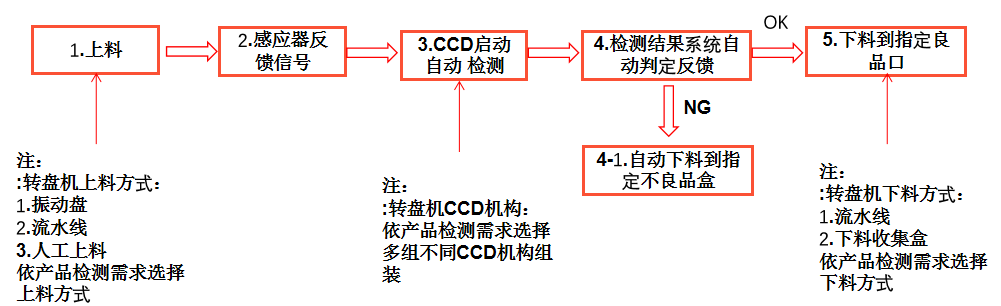

設備檢測流程
三、樣件測試圖片:

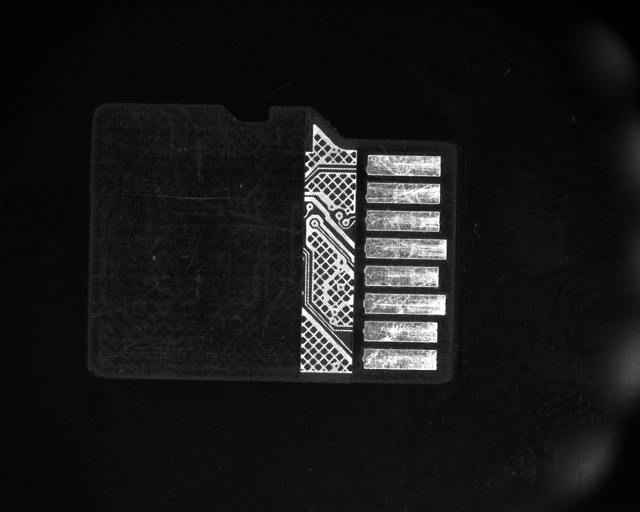

頂部正光檢測樣件原圖

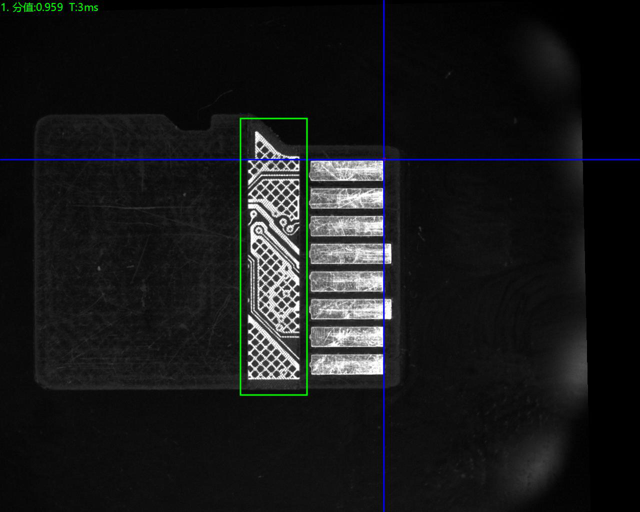

頂部正光檢測良品分析圖：OK

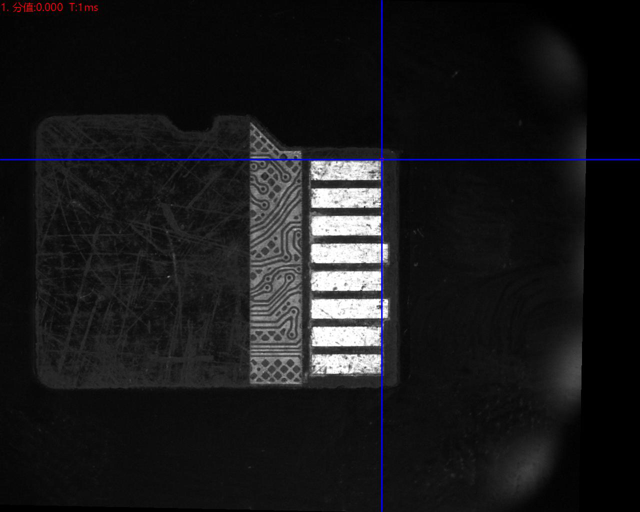

頂部正光檢測不良品分析圖：NG 不良特征：

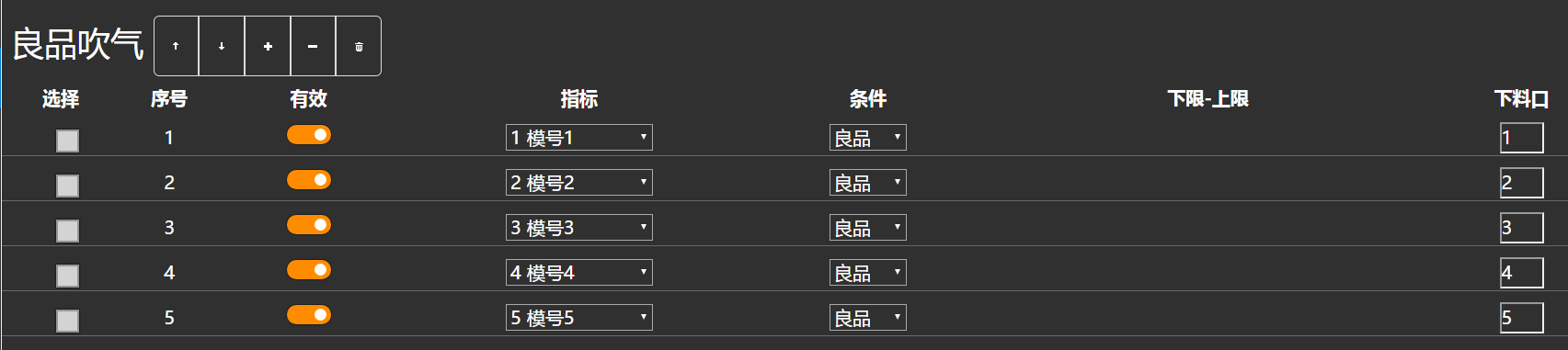

下料口區分展示圖
四、系統安裝要求
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
安徽思普泰克成立16年來，一直致力于圖像技術及機器視覺檢測技術的研發，擁有70多名工業自動化工程師及機器視覺系統高級研發人員組成的研發團隊，集機器視覺自動化檢測設備研發、生產、銷售于一體為企業提供專業的機器視覺領域解決方案，如需獲取機器視覺自動化檢測產品商務咨詢：178-5603-5060（微信同號）
安徽思普泰克成立16年來，一直致力于圖像技術及機器視覺檢測技術的研發，擁有70多名工業自動化工程師及機器視覺系統高級研發人員組成的研發團隊，集機器視覺自動化檢測設備研發、生產、銷售于一體為企業提供專業的機器視覺領域解決方案，如需獲取機器視覺自動化檢測產品商務咨詢：178-5603-5060（微信同號）
